Warum sollten Sie sich für eine präzise Stromverteilung für ein Rechenzentrum entscheiden?

Ein Rechenzentrum kann über eine funktionsfähige USV, gute Rack-PDUs und keine aktiven Alarme verfügen – dann entdecken Sie einen stark belasteten Zweigstromkreis während einer Erweiterung, eine Auslösung des Leistungsschalters nach einer Wartungsänderung oder ein Energieverbrauchsproblem, das niemand einem Schrank zuordnen kann. Der Schwachpunkt liegt oft nicht in der Erzeugung oder Notstromversorgung. Es handelt sich um die Verteilungsschicht zwischen der Quelle und den IT-Racks.

Die kurze Antwort: wählenPräzise Stromverteilungwenn Sie die Stromversorgung auf Schaltschrank- und Zweigstromkreisebene sehen, alarmieren und verwalten müssen, anstatt die Verteilung wie eine passive Schalttafel zu behandeln. Diese Transparenz hilft Betreibern, Lastungleichgewichte früher zu erkennen, die verfügbare Kapazität mit besseren Beweisen zu planen und Fehler zu isolieren, ohne zu erraten, welche nachgelagerten Stromkreise betroffen sind.

Wählen Sie eine Präzisionsverteilung, wenn der Schrank – und nicht nur das Rack – Belastungsrisiken und Energieverbrauch ausgesetzt sein muss

Ein herkömmlicher Verteilerschrank liefert Strom. Ein intelligenter Stromverteilerschrank meldet auch, was mit ihm passiert. Diese Unterscheidung ist wichtig, sobald ein Serverraum über genügend Schaltkreise, Schränke, Mieter oder wechselnde Arbeitslasten verfügt, sodass eine Tabellenkalkulation und gelegentliche Zählerablesungen nicht mehr die ganze Geschichte erzählen.

Präzisionsverteilerschränke platzieren die Überwachung an der Stelle, an der eine Quelle in ausgehende Stromkreise aufgeteilt wird. Strom, Spannung, Leistung, Energie, Leistungsschalterstatus und Alarmbedingungen können am Schrank und, sofern konfiguriert, nach Zweig erfasst werden. Anstatt sich nach dem Öffnen eines Leistungsschalters über einen überlasteten Stromkreis zu informieren, kann Ihr Team Betriebsschwellenwerte festlegen und eine steigende Last untersuchen, bevor es zu einem Ausfall kommt.

Der Vorteil besteht nicht nur in mehr Daten. Es ist brauchbare Verantwortung. Die Energieüberwachung auf Schrankebene kann dabei helfen, einen beladenen Schrank von einem zu unterscheiden, der aufgrund einer breiten Anzeige auf Raumebene nur scheinbar beladen zu sein scheint. Informationen auf Zweigstellenebene sorgen auch für diszipliniertere Kapazitätsdiskussionen: Betriebe können das tatsächliche Stromkreisverhalten überprüfen, bevor sie ein neues Rack genehmigen, anstatt sich auf Annahmen auf dem Typenschild zu verlassen.

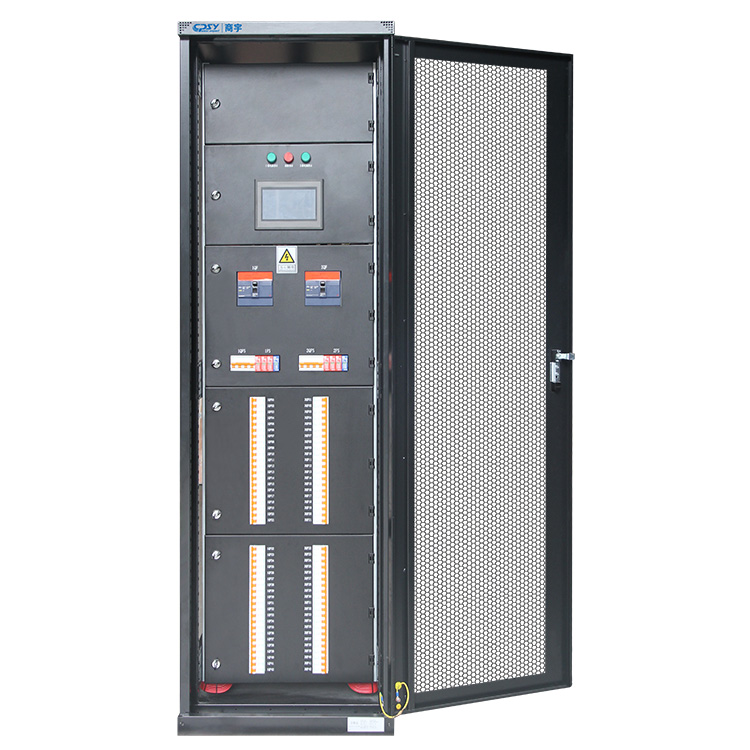

CPSY positioniert seinePräzisions-Stromverteilerschränkeals Endgeräteverteilungsausrüstung für Rechenzentren und Computerräume. Zu den angegebenen Konfigurationen gehören konfigurierbare Abzweigstromkreise, Abzweigüberwachung, Alarme, ein 7-Zoll-Touchscreen-HMI und Modbus-Kommunikation. Diese Funktionen sind nur dann sinnvoll, wenn sie korrekt in Betrieb genommen und von jemandem überprüft werden. Ein Touchscreen ersetzt nicht den Alarmbesitz, Basismessungen oder einen Änderungskontrollprozess.

Wie eine intelligente Filialüberwachung einen schnelleren und besser informierten Energiebetrieb unterstützt

Die Filialüberwachung funktioniert, weil sie den Suchbereich einschränkt. Ein Messgerät auf Quellenebene kann bestätigen, dass ein USV-Ausgang oder -Schrank mehr Last trägt als erwartet. Es kann nicht unbedingt angezeigt werden, welcher Abgangskreis sich geändert hat, ob eine Phase einen unverhältnismäßigen Strom führt oder ob sich ein bestimmter Zweig seiner Betriebsgrenze nähert. Die Daten pro Niederlassung bieten dem Bediener einen praktischen Ausgangspunkt.

Das ist bei drei gemeinsamen Veranstaltungen wichtig. Zunächst eine Kapazitätsanfrage: Das Anlagenteam kann den geplanten Schrank und seine verfügbaren Schaltkreise prüfen, bevor die Ausrüstung genehmigt wird. Zweitens ein Unterbrecheralarm: Das Personal kann den betroffenen Zweig und die ihm zugewiesenen Lasten identifizieren, ohne einen stromführenden Schrank öffnen zu müssen, nur um dies zu untersuchen. Drittens eine Effizienzprüfung: Energiedaten können über Schränke, Zonen oder Kundenzuteilungen hinweg verglichen werden, sofern der Messplan dies unterstützt.

Die Fernkommunikation ist Teil des Betriebswerts. Modbus kann ausgewählte Schrankinformationen an ein Gebäudemanagementsystem, eine DCIM-Plattform oder ein Standortüberwachungssystem übertragen, sofern der Integrator Register zuordnet, Punkte konsistent benennt und das Alarmverhalten testet. Ein Schrank-HMI ist bei der Ausstattung wertvoll, für eine Lights-Out-Einrichtung reicht es jedoch nicht aus. Umgekehrt ist eine zentrale Überwachung kein Grund, die lokale Indikation zu unterlassen; Techniker, die vor dem Schrank arbeiten, benötigen während der Wartung einen klaren Status.

Es gibt eine Grenze. Die elektrische Überwachung meldet elektrische Zustände, nicht den Zustand der Serveranwendung. Es kann auch keine falschen Schaltkreisbeschriftungen, undokumentierte Verschiebungen oder eine schlecht gestaltete Downstream-Topologie ausgleichen. Gute Daten werden schnell irreführend, wenn der Bestandsplan falsch ist.

Wo eine präzise Stromverteilung den größten Betriebswert liefert

Die Rendite ist am stärksten, wenn sich die Stromversorgung häufig ändert, Ausfallzeiten mit echten Kosten verbunden sind oder ein Team Kapazitätsentscheidungen gegenüber mehr als einem Beteiligten verteidigen muss. Computerräume im Finanz-, Telekommunikations-, Unternehmens- und Regierungsbereich passen alle in dieses Muster, weshalb sie häufige Anwendungen für diese Geräteklasse sind.

Das KI-Wachstum und die hohe IT-Auslastung machen die Transparenz auf Filialebene zu einer Planungsvoraussetzung

KI und andere rechenintensive Bereitstellungen können das Lastprofil eines Raums schneller ändern als herkömmliche Unternehmens-IT. Neue Racks mit hoher Dichte kommen möglicherweise in Clustern an, und die praktische Einschränkung ist oft ein bestimmter Verteilungsweg und nicht der gesamte Versorgungsdienst. Die Messwerte in den Schränken und Zweigstellen helfen dabei, herauszufinden, wo die Energie bereits konzentriert ist und wo neue Geräte zu einer ungleichmäßigen Belastung führen würden.

Das ist kein Argument dafür, dass jeder Raum die gleiche Architektur braucht. In einigen Einrichtungen sind vorgelagerte Änderungen, mehr Schränke oder ein überarbeitetes Rack-Layout erforderlich, bevor zusätzliche Last akzeptiert werden kann. Eine präzise Überwachung macht diese Entscheidung schneller sichtbar. Es entsteht keine Kapazität, die das elektrische Design nie bereitgestellt hätte.

Serverräume mit USV-Unterstützung benötigen eine klare, überwachbare Verteilungsschicht zwischen Quelle und Rack

Eine USV schützt einen kritischen Quellenpfad, aber die Betreiber müssen dennoch verstehen, wie dieser geschützte Ausgang aufgeteilt wird. Ein überwachbarer Schrank zwischen der USV und der Rack-Ebene hilft dabei, die Quellkapazität mit dem tatsächlichen Downstream-Verbrauch in Verbindung zu bringen. Während eines Wartungsumgehungsplans oder einer Ausfallüberprüfung lässt sich diese Beziehung viel einfacher dokumentieren, wenn Schaltkreise, Schaltschranklasten und Alarme in einer Verteilungsebene sichtbar sind.

CPSY listet für seine Kategorie der Präzisionsverteilerschränke Kapazitätsoptionen von 20–300 kVA sowie mehrere Optionen für Nennspannung und Eingangsstrom auf. Sie sollten diese Bereiche als Ausgangspunkt und nicht als Auswahlverknüpfung betrachten. Das erforderliche vorgelagerte System, der verfügbare Fehlerstrom, der nachgelagerte Lastplan und die lokalen elektrischen Anforderungen bestimmen die geeignete Konfiguration.

Präzisions-Stromverteilerschrank vs. Rack-PDU vs. herkömmliche Schalttafel

Diese Produkte werden oft als Ersatzprodukte behandelt. Das sind sie nicht. Jeder versorgt einen anderen Punkt in der Stromkette, und ein gut konzipiertes Rechenzentrum kann alle drei nutzen.

Was eine Rack-PDU überwachen kann – und was sie auf Schrankebene nicht ersetzen kann

Eine Rack-PDU befindet sich in der Nähe von IT-Geräten und kann je nach Design für Rack-, Steckdosen- oder Steckdosengruppen-Messung und -Schaltung sorgen. Dies ist hilfreich, um den Verbrauch auf Geräteebene zu ermitteln und die Steckdosen zu steuern. Es kann die Ansicht der Abgangs- und Abzweigstromkreisbedingungen über mehrere Racks hinweg nicht auf Schrankebene ersetzen. Es bietet auch nicht die gleiche Verteilungsfunktion, Leistungsschalteranordnung oder physische Schnittstelle zur vorgelagerten Quelle.

Wenn die Frage lautet: „Welcher Server verbraucht Strom?“ Eine Rack-PDU ist möglicherweise das bessere Instrument. Wenn die Frage lautet: „Welcher Schrankzweig nähert sich seiner Belastungsgrenze und welche Rackgruppe liegt nachgeschaltet?“ Ein Präzisionsverteilerschrank ist die relevantere Schicht.

Wenn eine herkömmliche Schalttafel die Verteilung ermöglicht, aber nicht genügend Betriebssichtbarkeit bietet

Eine herkömmliche Schalttafel kann eine sinnvolle Wahl für stabile, weniger komplexe Räume sein, in denen die lokale Stromverteilung die Hauptanforderung ist und eine Überwachung betrieblich nicht erforderlich ist. Es wird schwieriger, sich in einem kritischen Raum zu verteidigen, wenn Betreiber Zweigalarme, Energieberichte, Fernstatus oder eine kontrollierte Schnittstelle für das Kapazitätsmanagement benötigen.

Der Kostenkompromiss ist real. Intelligente Schränke fügen Messgeräte, Kommunikationshardware, Konfigurationsarbeiten und Inbetriebnahmeanforderungen hinzu. Der Kauf dieser Funktionen für einen kleinen statischen Raum, der niemals überwacht wird, ist verschwenderisch. Der Kauf eines Basispanels für eine sich ändernde kritische Umgebung kann später teurer sein, insbesondere wenn die Nachrüstung Ausfallzeiten oder einen Ersatzschrank erfordert.

Passen Sie Sammelschienenarchitektur, Abgangsstromkreise, Überwachungsschnittstellen und Installationsbedingungen an das Projekt an

Beginnen Sie mit dem einzeiligen Diagramm, nicht mit einer Schrankbroschüre. Bestätigen Sie die Quellenanordnung, die Spannung, die Erdungsmethode, die Anforderungen an den Fehlerbetrieb und die beabsichtigte Kritikalität der nachgeschalteten Lasten. Bei US-Projekten ist die 208-V-Verteilung in vielen IT-Umgebungen üblich, Sie müssen sich jedoch an die tatsächliche Standortarchitektur und die Geräteeingaben anpassen und nicht nach Marktgewohnheiten auswählen.

Die Sammelschienenarchitektur verändert die Diskussion über Ausfallsicherheit und Wartung. CPSY bietet in dieser Produktkategorie Einzel- oder Doppelsammelschienenoptionen an. Eine Doppelsammelschienenanordnung unterstützt möglicherweise ein Design, das separate Versorgungspfade erfordert, ist jedoch nicht automatisch redundant. Echte Redundanz hängt vom gesamten System ab: unabhängige Upstream-Quellen, sofern erforderlich, Übertragungsstrategie, Downstream-Geräte mit geeigneten Doppelkabelanordnungen und disziplinierte Stromkreiszuweisung.

Geben Sie ausgehende Stromkreise aus einem Rack- und Lastplan an. Fragen Sie, welche Stromkreise jetzt benötigt werden, welche Positionen reserviert sind, wie Leistungsschalter identifiziert werden und welche Überwachungsgranularität erforderlich ist. Vermeiden Sie es, gleich am ersten Tag alle verfügbaren Stellen zu füllen, nur weil der Schrank Platz bietet. Physische Reservekapazität, elektrische Reservekapazität und überwachte Reservekapazität sind nicht dasselbe.

Integration verdient die gleiche Aufmerksamkeit. Definieren Sie, welche Werte die Überwachungsplattform erreichen müssen, wer über Alarmschwellen verfügt, was bei einem Kommunikationsverlust passiert und wie Beschriftungen mit DCIM- oder BMS-Punktnamen übereinstimmen. Überprüfen Sie Gehäuseabmessungen, Zugangsabstände, Kabeleinführungsrichtung, Hitzebedingungen und Wartungszugang, bevor der Schrank den Standort erreicht. Ein leistungsfähiger Schrank kann dennoch zu einer schlechten Installation werden, wenn ein hinterer Anschlussbereich durch eine Wand oder einen Kabelkanal blockiert wird.

Für Projekte, die eine konfigurierbare Verteilung und Überwachung benötigen, prüfen Sie die verfügbarenOptionen für Stromverteilerschränke für Rechenzentrenmit dem Elektrotechniker und dem Inbetriebnahmeteam – nicht nur mit dem Beschaffungsteam.

Checkliste für Verteilerschränke im Rechenzentrum: Fragen zu Elektrik, Integration, Gehäuse und Compliance, die überprüft werden müssen

• Elektrik:Entspricht der Schrank der Spannung vor Ort, der Quellenkapazität, dem Erdungsansatz, den Anforderungen an den Fehlerbetrieb und der geplanten Anzahl der Ausgangsstromkreise? Sind die Nennwerte und Stromkreiszuordnungen der Leistungsschalter dokumentiert?
• Architektur:Ist eine Einzel- oder Doppelsammelschiene für das eigentliche Einliniendiagramm geeignet? Wenn Ausfallsicherheit beansprucht wird, wurde dann der gesamte Upstream-zu-Rack-Pfad überprüft und nicht nur der Schrank?
• Überwachung:Welche Schrank- und Abzweigmaße sind erforderlich? Sind Alarme, Ereignisaufzeichnungen, lokaler HMI-Zugriff und Modbus-Punkte vor der Inbetriebnahme definiert?
• Integration:Wird das BMS, DCIM oder die Standortüberwachungsplattform nützliche, benannte Punkte erhalten – nicht nur eine generische Kommunikationsverbindung? Wer testet Alarme bei Kommunikationsverlust?
• Installation:Werden Abmessungen, Gewicht, Bodenbelastung, Zugang von vorne und hinten, Kabeleinführung, Umgebungsbedingungen und Wartungsabstände mit der Raumaufteilung abgeglichen?
• Einhaltung:Welche Auflistungen, Zertifizierungen und Genehmigungen vor Ort sind von der zuständigen Behörde und der Projektspezifikation erforderlich? Gehen Sie nicht davon aus, dass eine im Sortiment eines Herstellers angegebene Zertifizierung für jeden konfigurierten Schrank gilt. Überprüfen Sie die Dokumente für die genaue Einheit.
• Support und Aufzeichnungen:Erhalten Sie ein einzeiliges Diagramm, einen Schaltplan, ein Einstellungsprotokoll, eine Kommunikationskarte und Bestandsetiketten? Diese Dokumente bestimmen, ob die präzise Stromverteilung nach dem Weggang des Inbetriebnahmeteams weiterhin nützlich bleibt.

A zweigüberwachter Stromverteilerschrankverdient seinen Platz, wenn das Team diese Antworten nutzt, um die Einrichtung mit weniger Annahmen zu betreiben.
