Online-USV mit Trenntransformator

CPSY® Online-USVs mit Trenntransformator

Diese CPSY® 120-KVA-LCD-Online-USV mit Trenntransformator ist die neueste Erfindung hochwertiger USV-Produkte, die den CE-, ROHS-, IEC-, BS-, UL-, TÜV- und SAA-Standards entsprechen und mit einer 2-Jahres-Garantie ausgestattet sind. Die CPSY® 120-kVA-LCD-Online-USVs mit Trenntransformator bestehen aus Metall + PCBA, das für die anspruchsvollsten Stromanforderungen entwickelt wurde und einfach zu installieren und zu warten ist. Es kombiniert die neueste Technologie mit hoher Energieeffizienz und Technologie mit hoher Leistungsdichte und erreicht so eine geringe Größe, stabile Leistung und einen wettbewerbsfähigen Preis für USV-Produkte.

CPSY® GP33-Serie Online-USVs mit Trenntransformator-Parametern (Spezifikation)

Online-USVs der CPSY® GP33-Serie mit Trenntransformatorfunktion und -anwendung

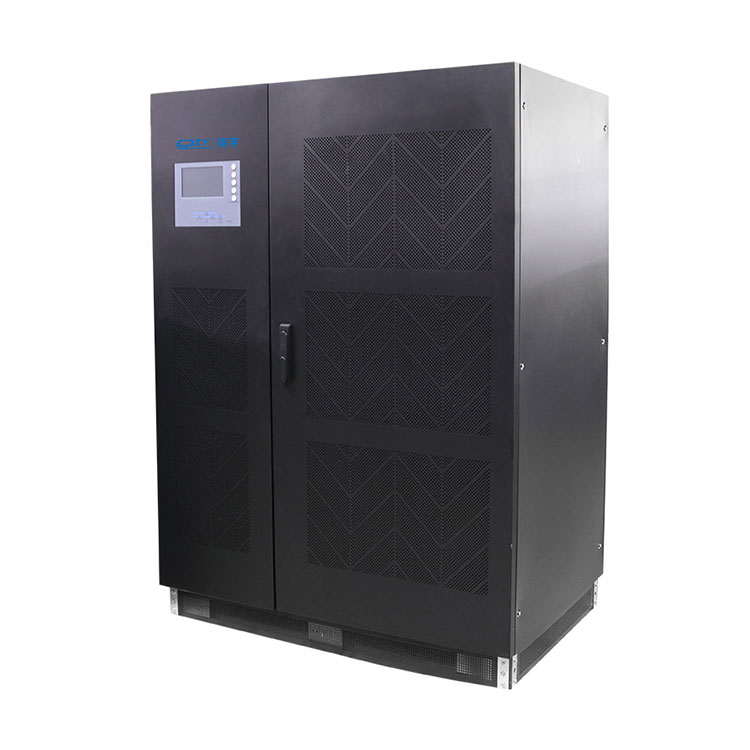

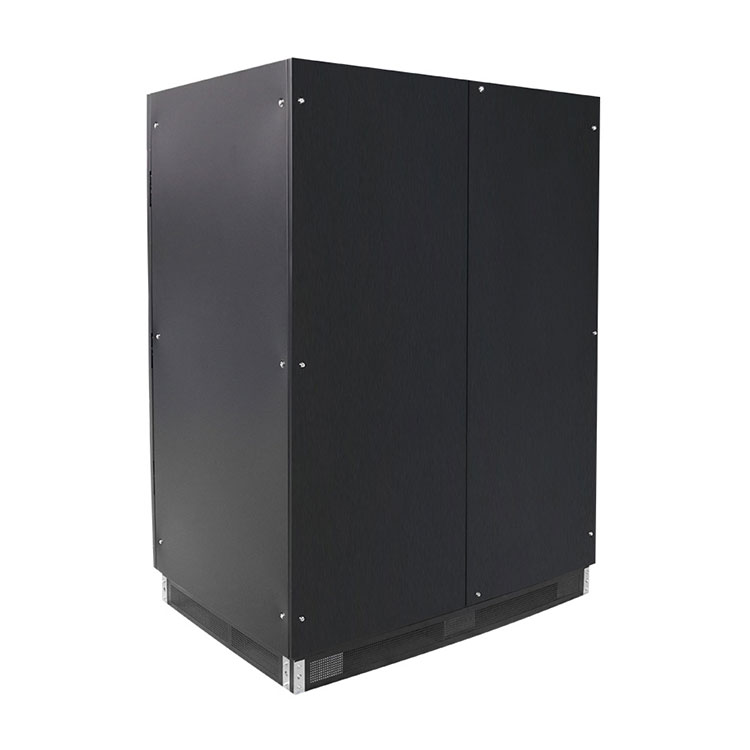

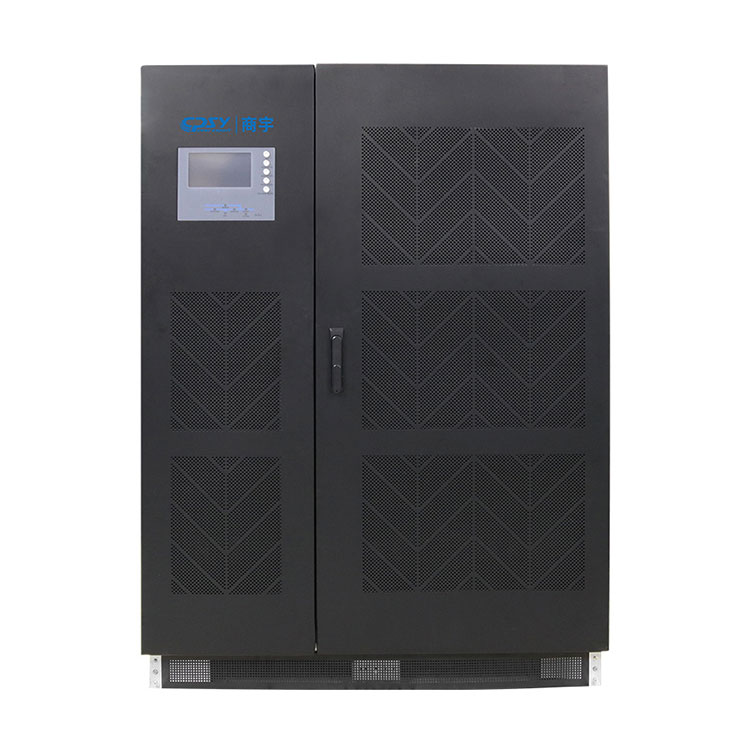

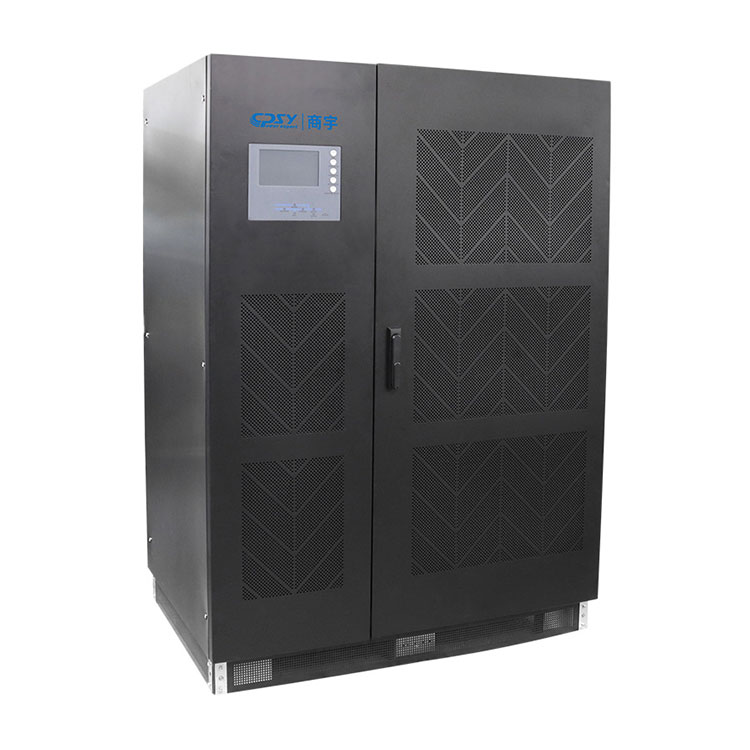

CPSY® GP33-Serie Online-USVs mit Trenntransformator

Modell Nr.:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

USV-Leistungsbereich: 10 kVA bis 600 kVA

Merkmale:

--Standard-Ausgangstrenntransformator.Optionaler Eingangstrenntransformator

-PM2.1-Technologie, insektensicher, wasserdicht, geräusch- und staubdicht

-Unterstützt 3 parallele Funktionen, optionale N+X-Parallelredundanz

-Einstellbarer Ladestrom, z. B. 8A für Langzeitmodelle

--Hervorragende industrielle Umweltschutzleistung

-Echte Doppelkonvertierungs-DSP-Technologie, hohe Zuverlässigkeit

-Eco-Modus-Betrieb zur Energieeinsparung (ECO)

-Ausgang einstellbar 200/208/220/230/240VAC

-Staubschutzstufe zwischen IP20 und IP51

-Notausschaltfunktion (EPO)

-Generatorkompatibel

Anwendung:

Industrie

Prozesse

Infrastruktur

Gesundheitspflege

Dienstleistungssektor

Telekommunikation

Die dreiphasigen USV-Lösungen der GP33-Serie mit einem isolierten Transformator von 10 kVA bis 600 kVA sind für raue Umgebungen, insbesondere für industrielle Anwendungen, konzipiert. Mit einem hohen Leistungsfaktor von bis zu 0,97, vollständiger DSP-Steuerung und Online-Doppelwandlungsdesign kann es ein hohes Maß an Zuverlässigkeit und Schutz für Industrieanlagen und geschäftskritische Systeme bieten und so maximale Zuverlässigkeit der Stromversorgung gewährleisten.

Allgemeine Merkmale

● Online-Doppelkonvertierung

● Vollständige DSP-Kontrolle

● Hoher Leistungsfaktor: 0,9

● Breite Eingangsanpassungsfähigkeit: (380Va/400Vac/415Vac) (-25%/+20%)

● Optimiertes Batteriemanagement, Selbsttest und flexible Batteriekonfiguration

● N+X-Parallelredundanz

● Starke Überlastfähigkeit: 110 %/125 %/150 % Überlastung für 60/10/1 Minute.

● Power-Walk-In

● Generatormodus

● LBS-Synchronisation

● Mehrfachschutz

● Benutzerfreundliche Netzwerkverwaltung

Vorteile

Hochwertiges Netzteil

Permanenter Betrieb im VFI-Modus (Online-Doppelwandlung).

Präzision der Ausgangsspannung unter allen Lastbedingungen.

Hohe Überlastfähigkeit, um ungewöhnlichen Belastungsbedingungen standzuhalten.

Eine sehr hohe Kurzschlussstromkapazität, die die Auswahl von Schutzgeräten für Selektivität in der nachgeschalteten Verteilung erleichtert.

Ein am Wechselrichterausgang installierter Trenntransformator sorgt für eine vollständige galvanische Trennung zwischen Gleichstromkreis und Lastausgang. Diese Isolierung sorgt auch für eine Trennung zwischen den beiden Eingängen, wenn diese von unterschiedlichen Quellen gespeist werden.

Sinusförmige ThdU-Ausgangsspannung < 2 % bei linearen Lasten und < 4 % bei nichtlinearen Lasten.

Hohe Verfügbarkeit

Praxiserprobte Technologie.

Fehlertolerante Architektur mit Redundanz grundlegender Funktionen, beispielsweise des Lüftungssystems.

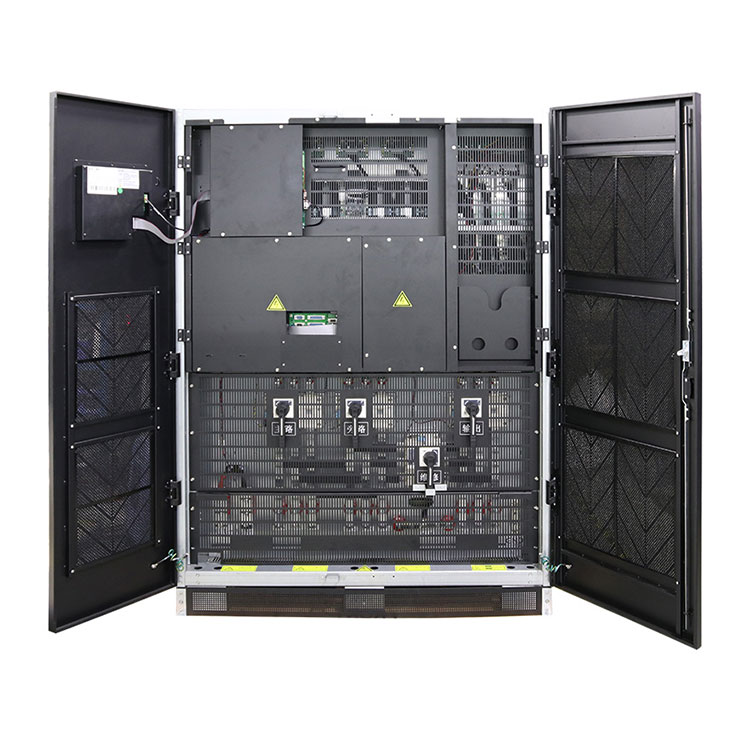

Die einfache Wartung reduziert die MTTR dank herausziehbarer Unterbaugruppen und Zugang zu allen Komponenten von vorne.

Eine genaue Diagnose gewährleistet die Stromversorgung der Last.

Kaskadenfehlerverhinderung für parallele Systeme.

Mechanische und elektrische Robustheit für industrielle Umgebungen.

Die Sanftanlauffähigkeit (Hochfahren) des IGBT-Wechselrichters ermöglicht einen guten Betrieb auch mit einem Aggregat.

Speziell für die Anpassung an unterschiedliche Industrieumgebungen entwickelt: Optionen mit hohem IP-Schutz, hohe Spitzenstrombelastbarkeit, lange Überbrückungszeit …

Kostengünstige Ausrüstung

Der „saubere“ IGBT-Gleichrichter ermöglicht:

- eine hohe Effizienz,

- ein hoher und konstanter Eingangsleistungsfaktor,

- ein niedriger THDi.

Diese Eigenschaften tragen dazu bei, die Dimensionen der vorgelagerten Netzwerkinfrastruktur zu begrenzen.

Möglichkeit zur Schaffung eines neuen Neutralleitersystems ohne zusätzliche Verluste (zusätzlicher Transformator nur auf der Bypass-Leitung erforderlich).

Hohe Kurzschlussfähigkeit vereinfacht nachgeschaltete Schutzeinrichtungen.

Hohe Leistungsdichte: Die geringe Stellfläche spart Platz auf Ihrem Betriebsgelände.

Der Netzanschluss des Gleichrichters erfordert nur 3 Kabel (kein Neutralleiter).

Für den Batterieanschluss an die USV sind nur 2 Kabel erforderlich.

Benutzerfreundliche Bedienung

Ein Bedienfeld mit Grafikdisplay für eine ergonomischere Bedienung.

Eine Reihe von „Com-Slot“-Plug-in-Kommunikationsschnittstellen zur Erweiterung Ihrer Betriebsanforderungen.

Vereinfachte Wartung

Ein fortschrittliches Diagnosesystem.

Ein Fernzugriffsgerät, das mit dem Fernwartungszentrum verbunden ist.

Einfacher Zugang zu Unterbaugruppen und Komponenten, was Tests erleichtert und die Wartungszeit (MTTR) verkürzt.

Details zu CPSY® 500KVA LCD 3/3-Phasen-Industrie-USVs

Im Vergleich zu Mitbewerbern bietet CPSY® 3/3 Phase Industrial die folgenden Vorteile:

1. Andere Peers können nur 70 % der Last sofort ohne Last schalten, während CPSY die volle Last sofort ohne Last schalten kann und über eine hohe Lasttragfähigkeit für nichtlineare Lasten verfügt

2. Andere Peers verfügen über einen Einzel-DSP-Steuerungsmodus, während CPSY ein Dual-DSP-Steuerungsmodus ist

3. Das Floating-Laden anderer Peers kann nicht automatisch umgestellt werden, aber das CPSY schaltet automatisch auf Floating-Laden um und der Akku wird regelmäßig selbst getestet

4. Andere Peers können 2–4 Einheiten parallel betreiben, während CPSY 6–8 Einheiten parallel betreiben kann

5. Andere Gegenstücke verfügen über ein einzelnes Hilfsstromversorgungssystem, während CPSY ein redundantes Doppel-Hilfsstromversorgungssystem mit Hilfsstrom-Fehlerschutz ist

6. CPSY unterstützt das Doppelsammelschienensystem und den Sammelschienen-Überspannungsschutz, andere Peers unterstützen es nicht

7. In Bezug auf die nichtlineare Lastwellenformverzerrung betragen sowohl der CPSY-Parameter als auch der tatsächliche Wert THDV≤4%-5%, während andere Kollegen THDV≤5% für den Parameter anzeigen, der tatsächliche THDV jedoch ≤6%-8%

8. Andere Geräte verwenden statische Relaisschalter, während CPSY statische Schalter aus SCR-Thyristoren verwendet, die eine höhere Schlagfestigkeit aufweisen

9. Qualität ist unsere Kultur. 90 % der Komponenten der CPSY-USV verwenden Materialien der Güteklasse A von Fairchild, Infineon, Onsemi, TI, NXP und anderen bekannten Marken, um eine gute Leistung zu gewährleisten. Noch wichtiger ist, dass die Fehlererkennungsrate der CPSY-USV ≤ 0,2 % bis 0,5 % beträgt, während die Fehlererkennungsrate anderer Peers ≤ 0,5 % bis 1 % beträgt.

10. CPSY-Niederfrequenz-Industrie-USVs können 25 Jahre lang verwendet werden und treten in der Regel nach 5–7 Jahren auf; Während die Niederfrequenz-Industrie-USV der oben genannten Geräte 15 Jahre lang verwendet werden kann, tritt in der Regel nach 2–3 Jahren ein Fehler auf. Die Betriebskosten von CPSY-USVs sind weitaus niedriger als bei herkömmlichen Geräten.

Im Vergleich zu Mitbewerbern bietet CPSY® 3/3 Phase Industrial die folgenden Vorteile:

Hauptmerkmale (transformatorbasierte USV 10~400KVA 3:3):

Konfiguration mit hoher Zuverlässigkeit

Doppelwandlungs-Online-Design, saubere Sinuswellenquellen, Frequenzverfolgung, phasenstarr, Spannungsregelung, geringe Verzerrung, keine Störungen durch Leistungsschwankungen, Bypass-Modus verfügbar, integrierter manueller Wartungs-Bypass-Schalter, automatische Modusumschaltung durch Verriegelungen, unbeaufsichtigter Betrieb, Kaltstartfunktion.

N+X-Parallelredundanz

Parallelschaltungstechnologie mit unausgeglichener Nennleistung, bis zu 8 parallel geschaltete Einheiten, automatische Lastverteilung, flexible Konfiguration und Aktualisierung.

Großer Eingangsbereich

Eingangsspannungsbereich bis zu 20 %, Schaltfrequenz im Niedrigbatteriemodus, lange Batterielebensdauer, automatische Erkennung von 45 Hz bis 65 Hz, hohe Kompatibilität mit lokalen Generatoren.

Digitale Steuerung

2 DSP-Steuereinheiten, intelligente Batteriemanagementtechnologie, automatische Umschaltung der Batterieerhaltungsladung, I/O-Spannungseinstellungen über das Bedienfeld verfügbar.

Stabiler Betrieb

Stabile und kontinuierliche Stromversorgung unter extremen Netzbedingungen verfügbar, SPWM-Technologie, IGBT-Modul der 6. Generation, optionaler Trenntransformator, transformatorbasierte Konfiguration, Phasenausfallbeständigkeit.

Umfassender Schutz

Ausgangsüberlast- und Kurzschlussschutz, Batteriefehler- und Unterspannungsschutz, Batterieüberladeschutz, Wechselrichter-Übertemperaturschutz, automatische Umschaltung des Bypass-Modus, Selbstdiagnosefunktion, Fern-EPO-Funktion.

Benutzerfreundliche Kommunikation

Optionale LED-/LCD-Anzeige, Status- und Betriebsstatistikanzeige, optionale RS232-/RS485-Schnittstelle, externer SNMP-Adapter, Fernüberwachung und -verwaltung verfügbar.

Die CPSY GP33-Serie ist die beste 3-Phasen-USV auf Basis eines Online-Transformators für den Industriebereich und ist eine digitale Hochleistungs-USV mit DSP-Steuerungstechnologie. Die unterbrechungsfreie Stromversorgung wird zwischen das Stromnetz und kritische Verbraucher geschaltet, um die Verbraucher mit qualitativ hochwertigem Strom zu versorgen.

Die dreiphasige 380/400/415 V 100 kVA 100 kW Online-Doppelwandler-USV mit IGBT-Technologie bietet Batterie-Backup und Wechselstromschutz vor Stromstörungen. Es eignet sich am besten für kritische IT- oder Unternehmensinfrastrukturen, Telekommunikation, LAN/WAN, Sicherheit und Notfall, Finanz- und Leichtindustrieanwendungen.

Das 100-kVA-USV-Netzteil GP33100K mit 3-Phasen-Doppelwandlung für Online-Rechenzentrumssicherheit verbindet sich nahtlos mit Ihrem Stromnetz und nutzt modernste elektrische Leistungen wie einen sehr großen Eingangsspannungsbereich, hohe Überlast- und Kurzschlusskapazität sowie einen integrierten Rückspeiseschutz und sorgt so für eine hervorragende Stromqualität .

Diese IGBT-USV profitiert von der hocheffizienten Doppelwandlungstechnologie, die Betriebskosteneinsparungen ermöglicht. Im Doppelwandlungsmodus erreicht er einen Wirkungsgrad von 93 % und im ECO-Modus bis zu 98 % und senkt so Ihre Strom- und Kühlkosten.

Der Ausgangstrenntransformator bietet eine hohe Zuverlässigkeit bei der Anpassung

unterschiedlichen rauen Industrieumgebungen stand und schützt die kritischen Teile

Lasten 100 % 3-phasige unsymmetrische Last, passen sich an verschiedene Arten von Anwendungen an.

Redundanz der doppelten Stromversorgung.

Der große Eingangsspannungsbereich bietet eine hohe Anpassungsfähigkeit an das Netz und

Verlängern Sie die Lebensdauer der Batterie. Hauptplatine mit Profi

Die elektromagnetische Abschirmung verbessert die zuverlässige Leistung der EMV

Das Design mit zwei Luftkanälen bietet eine gute Kühlung zum Schutz

Komponenten und verlängern die Lebensdauer.

– Echtes galvanisches Trenntransformatordesign

– Ausgangsleistungsfaktor 1,0

- Kleiner Fußabdruck

– Hoher Wirkungsgrad 95 %

– Touchscreen-Design aller Serien

– DSP-Technologie garantiert hohe Zuverlässigkeit

Die dreiphasigen UID-USV-Lösungen von 10 kVA bis 20 kVA sind mit einem isolierten Transformator ausgestattet und für raue Umgebungen, insbesondere industrielle Anwendungen, konzipiert. Mit einem hohen Leistungsfaktor von bis zu 0,97, vollständiger DSP-Steuerung und Online-Doppelwandlungsdesign kann es ein hohes Maß an Zuverlässigkeit und Schutz für Industrieanlagen und geschäftskritische Systeme bieten und so maximale Zuverlässigkeit der Stromversorgung gewährleisten.

Allgemeine Merkmale

● Online-Doppelkonvertierung

● Vollständige DSP-Kontrolle

● Hoher Leistungsfaktor: 0,9

● Breite Eingangsanpassungsfähigkeit: (380Va/400Vac/415Vac) (-25%/+20%)

● Optimiertes Batteriemanagement, Selbsttest und flexible Batteriekonfiguration

● N+X-Parallelredundanz

● Starke Überlastfähigkeit: 110 %/125 %/150 % Überlastung für 60/10/1 Minute.

● Power-Walk-In

● Generatormodus

● LBS-Synchronisation

● Mehrfachschutz

● Benutzerfreundliche Netzwerkverwaltung

Seit einem Jahrzehnt entwickelt und fertigt CPSY UPS Power erfolgreich unterbrechungsfreie Stromversorgungssysteme (USV) und hat über 70 Technologiepatente im Bereich der Energieumwandlung angemeldet. Das über Jahre hinweg aufgebaute Fachwissen bei der Bereitstellung hochwertiger Lösungen zur Sicherstellung einer äußerst zuverlässigen Stromversorgung selbst in den rauesten Umgebungen macht unser 3-Phasen-USV-Sortiment einzigartig.

Von Öl- und Gasplattformen über Industriestandorte und Kernkraftwerke bis hin zu Serverräumen oder Rechenzentren finden Sie in unserem Sortiment die passenden Einzel- oder Modulsysteme, die Ihre Stromversorgung schützen, Ihre Geschäftskontinuität sicherstellen und Ihre Investitionen schützen .
