Rackmontierte USV

CPSY® Einphasige Niederfrequenz-USVs

Sie können sicher sein, dass Sie Rackmount-USVs in unserem Werk kaufen. Diese Rackmount-USV der CPSY® HPR-Serie ist die neueste Erfindung hochwertiger USV-Produkte, die den CE-, ROHS-, IEC-, BS-, UL-, TÜV- und SAA-Standards entsprechen und mit einer 2-Jahres-Garantie ausgestattet sind. Die CPSY® 6KVA LCD-Einphasen-Niederfrequenz-USVs bestehen aus Metall + PCBA, das für die anspruchsvollsten Stromanforderungen entwickelt wurde und einfach zu installieren und zu warten ist. Es kombiniert die neueste Technologie mit hoher Energieeffizienz und Technologie mit hoher Leistungsdichte und erreicht so eine geringe Größe, stabile Leistung und einen wettbewerbsfähigen Preis für USV-Produkte.

Das Online-USV-System mit Doppelwandlung der Serie CPSY® HP33 nutzt eine fortschrittliche DSP-Steuerung und ein N+X-Redundanzdesign, um die Zuverlässigkeit zu erhöhen. Mit hohem Leistungsfaktor (PF) und ECO-Modus zur Energieeinsparung ist die HP33-Serie die kostengünstige Wahl in der Branche. Es wird häufig für Serverräume, Personalcomputer, Datenlager, medizinische Kliniken, industrielle Anwendungen und Büroeinrichtungen verwendet.

Parameter (Spezifikation) der CPSY® GP11-Serie für einphasige Niederfrequenz-USVs

CPSY® HPR-Serie 1-40KVA Rack-Montagegeräte – Funktion und Anwendung

Rack-Montagegeräte der CPSY® HPR-Serie mit 1–40 kVA

Modell Nr.:HPR1101H(B)/HPR1102H(B)/HPR1103H(B)/HPR1106H/HPR1110H/HPR3110H/

HPR3315H/HPR3320H/HPR3330H/HPR3340H

USV-Leistungsbereich: 1KVA~40KVA

Merkmale der Rack-Montage-USV:

Hot-Swap-fähige Batterien/USV, flexibles Design, einfache Einrichtung und Wartung (Plug and Play)

Erweitertes Batteriemanagement (ABM), einstellbarer Ladestrom über LCD-Panel

Echte Hochfrequenz-Online-Doppelkonvertierungstechnologie, die die Last vor allen Eingangsstörungen schützen kann

DSP-Steuerungstechnologie (Digital Signal Processor), Mikroprozessorsteuerung für optimierte Zuverlässigkeit

Aktive Leistungsfaktorkorrektur (APFC), Eingangsleistungsfaktor bis zu 0,99

Ausgangsleistungsfaktor 0,9/1

Großer Eingangsspannungsbereich (110 V ~ 300 VAC) und Frequenzbereich (40 ~ 70 Hz), programmierbare Ausgangsspannung

Geringe Betriebskosten, externer Wartungsbypass

Automatische Erkennungsfrequenz

Batteriekaltstart, keine Netzeinspeisung

Hinterlüftungsdesign und Lüfter mit variabler Geschwindigkeit

Effektiver Hardware- und Softwareschutz

Intelligente Batterieladetechnologie, einstellbarer zweistufiger oder dreistufiger Lademodus, schnelles und stabiles Laden, 90 % Kapazitätswiederherstellung in 4 Stunden (Standard-USV), maximale Batterielebensdauer

Die lineare Leistungsreduzierung des Niederspannungseingangs verkürzt die Entladezeit der Batterie

Nach Wiederherstellung der Stromversorgung kann ein verzögerter Start eingestellt werden

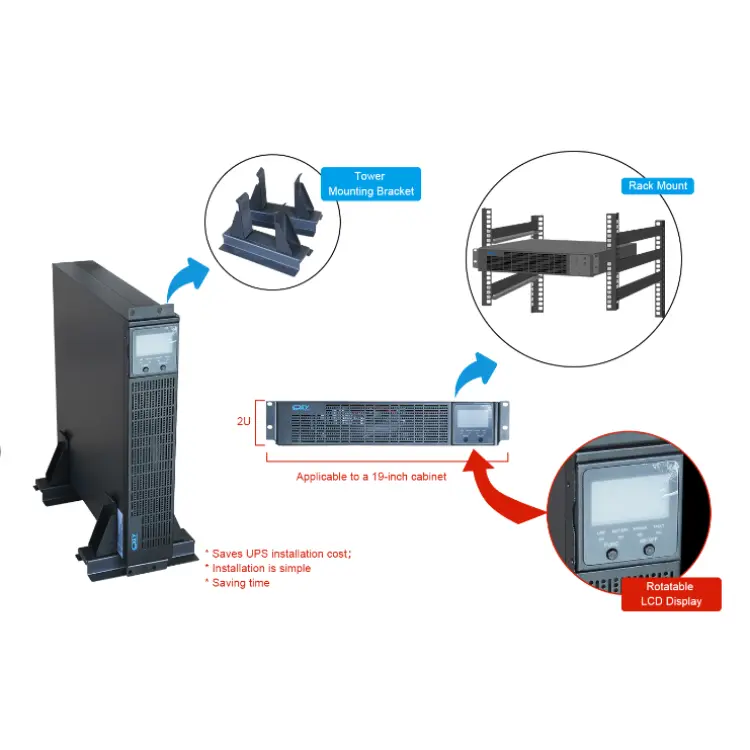

Konfigurierbar als Tower- oder Rack-Montage mit drehbarem Display

Drehbares Multifunktions-LCD-Panel, grafisches LCD-Display mit interaktiver mehrsprachiger Benutzeroberfläche, verschiedene Funktionen können über den LCD-Bildschirm eingestellt werden: Ausgangsspannung, EOD, automatischer Start, Bypass-Modus, ECO-Energiesparmodus und 50-Hz-/60-Hz-Frequenzumwandlungsmodus

Multiplattform-Kommunikation: Standard RS232, optional USB, ModBus-Karte (RS-485 und TCP/IP), AS400-Trockenkontakt, SNMP-Karte, SMS-Alarm, Notausschaltfunktion (EPO), passiver Kontakt, MBS (externer Wartungs-Bypass-Schalter). ), Umgebungsüberwachungssonde, Relaiskarte mit I/O-Kontakten

Wirkungsgrad bis zu 95,5 %, ECO-Energiesparmodus 98 %

kompatibler Generator

Für eine längere Laufzeit können bis zu neun externe Batteriemodule (EBMs) an die USV angeschlossen werden

Automatische Spannungsregelung (AVR) zum Boosten und Trimmen

Leistungsregulierung, automatischer Selbsttest, automatischer Neustart der Last nach dem Herunterfahren der USV

USB-/serieller Anschluss, rücksetzbarer Schutzschalter

Intelligentes Batteriemanagement, Benachrichtigung über Batterietrennung/Batteriefehler/vorhersehbare Fehlerbenachrichtigung

Manuell betätigter Wartungs-Bypass-Schalter (optional)

Parallelschaltung von bis zu 3 Einheiten für Redundanz oder zusätzliche Kapazität

Das Rack-Montageset lässt sich problemlos in einem Standard-19-Zoll-Rack montieren

1U Automatischer Übertragungsschalter (ATS)

Gemeinsamkeiten:

● Großer Eingangsspannungsbereich mit einem Eingangs-PF von >99 %

● 19“-Standardschrank und Batterieschrank

● Vollständiger Schutz vor Überspannung, Kurzschluss und Übertemperatur

● LCD/LED-Anzeige zur Überwachung des gesamten Betriebsstatus

● Automatische Anpassung der Lüftergeschwindigkeit

● Umfangreiche Schnittstelle: RS232, USB, SNMP, intelligente Karte

Einzigartige Funktionen:

● Hoher Wirkungsgrad, bis zu 95 %

● kVA=kW, Ausgangs-PF=1

● Intelligentes Lademanagement, das die Lebensdauer der Batterie effektiv verlängert

● 3 Technologieniveaus, kompatibel mit komplizierten Lasten

Anwendung: Industrielle Umgebungen, medizinische Einrichtungen, Laborgeräte usw. sind wichtige Geräte für die Stromversorgung und den Schutz.

Anwendung

Server.

Bildungsinstitute.

BFS

Gesundheitssysteme.

Telekommunikationsausrüstung.

Kleine und mittlere Rechenzentren.

CNC-Maschinen.

Pharmazeutische Geräte.

Röntgengeräte.

Industrieanlagen.

Professionelle einphasige Rack-Montage-USV für die anspruchsvollsten Anwendungen. Sie hält die Stromversorgung für kritische Server, PoS, Workstations und Cluster aufrecht und beseitigt eingehende Stromstörungen. Das dünnste und vollständig in einen Rack-Tower umwandelbare Modul kann mit Servern im selben Schrank installiert werden.

Wir bieten einphasige USV-Anlagen zur Rackmontage für Serverräume, IT- und Telekommunikationsanwendungen, Industrieanwendungen usw. Die Rackmontage-USV kann in Netzwerk-Racks montiert werden und ist auch als Tower-USV umrüstbar. Die digitale Anzeige der USV kann für den Rack-Montagetyp in horizontaler Position und für den Tower-Typ in vertikaler Position eingestellt werden. Die Kapazität der einphasigen RM/RT-USV reicht von 1 KVA bis 40 KVA.

Bei den Rackmontagesystemen der HPR-Serie wird ein patentiertes modulares Design angewendet, um die Flexibilität bei der Leistungserweiterung und -wartung zu erhöhen. Durch einfaches Entfernen von vier Schrauben an der Anschlussbox kann das Leistungsmodul problemlos aus dem Schrank entfernt werden, ohne dass Kabel abgetrennt werden müssen. Ein zusätzliches Schrankchassis ist nicht erforderlich. Das vertikale/horizontale Konvertierungsdesign verbessert die Flexibilität und Skalierbarkeit der modularen USV.

Die UPS der HPR-Serie ist eine Rack-Version der beliebten. Die fortschrittliche Doppelkonvertierungstechnologie bietet ein Höchstmaß an Zuverlässigkeit und Schutz für kritische Server, Datenverarbeitungs-IT-Systeme und Sprach-/Datenanwendungen und macht sie zur idealen Wahl in Serverräumen mit 600 mm tiefen Racks.

Für Anwendungen, die mehrere Stunden Autonomie erfordern, sind die Rack-Montagegeräte der CPSY HPR-Serie mit einem 6-A-Akkuladegerät und zusätzlichen Akkupacks für zusätzliche Laufzeit ausgestattet. Diese Plug-and-Play-USV-Systeme sind für standardmäßige 19-Zoll-Schrankschränke konzipiert und verfügen über eine Kaltstartfunktion, die es ihnen ermöglicht, auch dann hochzufahren, wenn keine Netzversorgung vorhanden ist. Wählen Sie aus einer breiten Palette von Betriebsmodi (z. B. ON LINE, ECO, SMART ACTIVE, STANDBY OFF, Frequenzumrichter) zur Leistungssteigerung und Verbesserung der Energieeffizienz.

CPSY® LCD 1:1/3:1/3:3 Phasen-Rack-Montagedetails

Im Vergleich zu Tower-Ups bieten CPSY®-Rack-Montage-Ups die folgenden Vorteile:

Tatsächlich handelt es sich bei Rack-USV, modularen USV und Tower-USV um Batterie-Backup-Geräte. Der größte Unterschied zwischen ihnen ist das Aussehen und die Installationsmethode. Tower-USV ist der häufigste Server, den wir sehen können. Er kann auf dem Boden oder auf dem Tisch aufgestellt werden, während Rack-USV und modulare USV im Schrank installiert und zusammen mit dem Server und der Netzwerkausrüstung in der Rackstruktur installiert werden müssen. In einem Standardschrank. Die gemeinsamen Vorteile von Rack-montierten und modularen USV-Netzteilen sind Platzersparnis und einfache Verwaltung, und die Hot-Swap-Funktion kann die Installations- und Wartungszeit des Systems erheblich verkürzen. Der Unterschied besteht darin, dass sich Rack-USVs tendenziell auf kleine und mittlere Kapazitäten konzentrieren, während modulare USVs durch Parallelschaltung sehr große Kapazitäten erreichen können und der Ausfall eines einzelnen Moduls den normalen Betrieb anderer Module nicht beeinträchtigt.

Vorteile einer Rack-USV.

1. Einfache Erweiterung und Wartung

Wenn es notwendig ist, mehrere Server, Netzwerkkabel, Switches, Router, Netzwerkgeräte usw. gleichzeitig zu verwenden, um höhere Anforderungen an Serveranwendungen zu erfüllen, ist es einfach, Rack-USV anstelle einer Tower-USV zu installieren und hinzuzufügen. Die im Rack montierte USV befindet sich im Schrank, und alle Datenkabel sind im Schrank untergebracht und in die Lastausrüstung integriert, um eine einfache Computerraumaufteilung zu erreichen, die Raumnutzung zu verbessern und eine zentrale Überwachung und Verwaltung zu ermöglichen. Von außen können wir keine Datenkabel sehen, es ist sauber, staubdicht, sicher, keine Verschmutzungen, Wärmeableitung, staub- und rattensicher.

2. Hohe Sicherheit

Im Falle von Schäden, Vandalismus, Datenverlust. Der Server und die USV sollten an einem sicheren Ort aufbewahrt werden. Schränke sind normalerweise verschlossen und erfordern keine manuelle Verwaltung.

3. Parallele Redundanz, stabiler Betrieb und hohe Zuverlässigkeit.

4. Platz sparen

Die Rack-USV beansprucht nur 1U Rack-Platz und schützt Netzwerkgeräte in Racks, in denen der Platz knapp ist.

Allerdings weist dieser Servertyp auch viele Einschränkungen auf. Sie kostet mehr als eine Tower-USV, erfordert jedoch weniger Installationsausrüstung als eine Tower-USV.

Wir empfehlen unseren Kunden, je nach tatsächlichem Bedarf, Installationsbereich, benötigter Leistung, Aufstellungsumgebung usw. eine Tower- oder Rack-USV zu wählen.

Die Platzierungsumgebung der USV ist der Schlüssel zur Unterscheidung einer Tower-USV von einer Rack-USV. Wenn Sie einen aufgeräumten Computerraum oder eine Arbeitsgruppe mit hohen Umweltanforderungen benötigen, benötigen Sie eine Rack-USV-Stromversorgung, ansonsten ist eine USV in Turmform besser geeignet.

Angeboten werden unterbrechungsfreie Rackmount-Stromversorgungstypen

STANDBY-USV – Die Standby-USV ist eine kostengünstige USV, die grundlegende Batteriesicherung und Überspannungsschutz bietet. Diese Funktionen tragen dazu bei, Geräteausfallzeiten und Datenverluste bei Stromausfällen zu reduzieren. Standby-USV werden am häufigsten zum Schutz einzelner Arbeitsplätze, Geldautomaten/Kioske, IP-Telefonie und POS-Terminals eingesetzt.

LINE INTERACTIVE USV – Dieser Mittelklasse-Schutz erweitert die Standby-USV-Topologie um die Funktion der automatischen Spannungsregelung (AVR). Line Interactive USV werden am häufigsten zum Schutz von Servern, kleinen Netzwerksystemen, IP-Telefonie, POS-Terminals und POE-Geräten eingesetzt.

DOPPELWANDLUNGS-USV – Diese USV-Topologie wandelt zunächst Wechselstrom in Gleichstrom und dann wieder in reinen Sinuswellen-Wechselstrom um. Online-USVs werden am häufigsten zum Schutz geschäftskritischer Anwendungen eingesetzt, darunter kritische Server, Telefonsysteme, medizinische Geräte und Geräte, die lange Batterielaufzeiten erfordern.

ISOLIERTE ONLINE-USV – Isolierte Online-USV wird auch als leistungskonditionierte Online-USV oder Labor-USV bezeichnet. Diese Premium-Technologie fügt der Online-USV-Topologie einen galvanischen Trenntransformator hinzu, der Schutz vor Gleichtaktstörungen bietet. Die isolierte Online-USV wird verwendet, um den saubersten Strom in anspruchsvollen Anwendungen wie Industrieumgebungen, Labors und medizinischen Anwendungen bereitzustellen.

CPSY empfiehlt, die erste Wartung innerhalb von 12 Monaten ab Inbetriebnahmedatum oder innerhalb von 24 Monaten ab Lieferdatum oder innerhalb von 36 Monaten ab Produktionsdatum durchzuführen. Nachfolgende Wartungsarbeiten alle 12 Monate durchzuführen.
